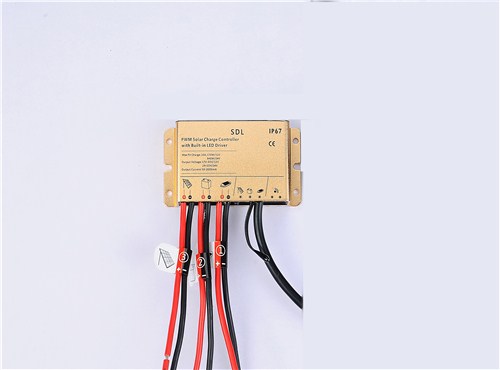

产品描述product description
SDN-Li系列全数字锂电池控制恒流一体机,集太阳能充放电控制器和LED光源恒流驱动电源一体,适用于锂电池/铅酸胶体电池。广泛应用于太阳能路灯,太阳能庭院灯系统。具有高可靠性，高效率，高精度，安装简单特点。适应各种工作环境。
-
1
-40~90℃全温度满功率范围高精度，高效率，低功耗。
-
2
高效脉宽调制 三阶段充电。
-
3
六时段可编程负载功率控制。
-
4
蓄电池充放电智能管理、智能节能控制。
-
5
参数自适应\多重保护。
-
6
可扩展的红外人体感应节能控制，声控，远程通讯控制功能。
产品特点Features
| 01 | 锂电池感应控制器，适用三元锂、磷酸铁锂、钴酸锂等锂电池。 |
| 02 | 正常时段+感应+晨亮设计，工作时间0小时～15小时可设，功率0%～100%可设。 |
| 03 | 热释电人体红外或微波感应功能。 |
| 04 | 感应延迟时间0～150秒可设。 |
| 05 | 锂电池自动激活功能。 |
| 06 | 锂电池低温充电保护功能，当环境温度低于零度，可停止低温充电，有效保护电池。 |
| 07 | 智能功率模式，可根据蓄电池电量自动调节负载功率，最大限度延长蓄电池工作时间。 |
| 08 | 数字高精度恒流控制，最高效率可达96%。 |
| 09 | 系统状态记录，最长可记录15天系统状态，对系统进行全面监测。 |
| 10 | 过热保护功能，超过一定温度会减小负载或是关闭负载。 |
| 11 | 蓄电池反接保护，LED短路保护、开路保护等，使系统得到全面保护。 |
技术参数Technical Parameters
| 规格 | SDN-Li-40W | SDN-Li-60W | SDN-Li-100W | SDN-Li-150W |
| 系统电压 | 12V系统 | 24V系统 | ||
|
最大输出功率 |
40W | 60W | 100W | 150W |
| 输出电压 | ( Vin+5V ) ~ 65V | |||
| 输出纹波 | ≤600mV | |||
| 最大输出电流 | 2.0A | 2.0~4.0A | 2.0~3.0A | 2.0~5.0A |
| 输出恒流精度 |
<3%(典型值) |
|||
| 典型效率 | 92%~96% | |||
| 工作温度 | -35℃~55℃（-40℃~90℃可定制） | |||
| 空载电流 | ≤5mA~18mA | |||
| 温度补偿 | -5mV/℃/2V(充电电压、过放电压补偿) | |||
| 控制方式 | 充电：PWM脉宽调制 恒流输出：PWM+智能高频软调制 | |||
|
安装孔径 |
Φ3 | |||
