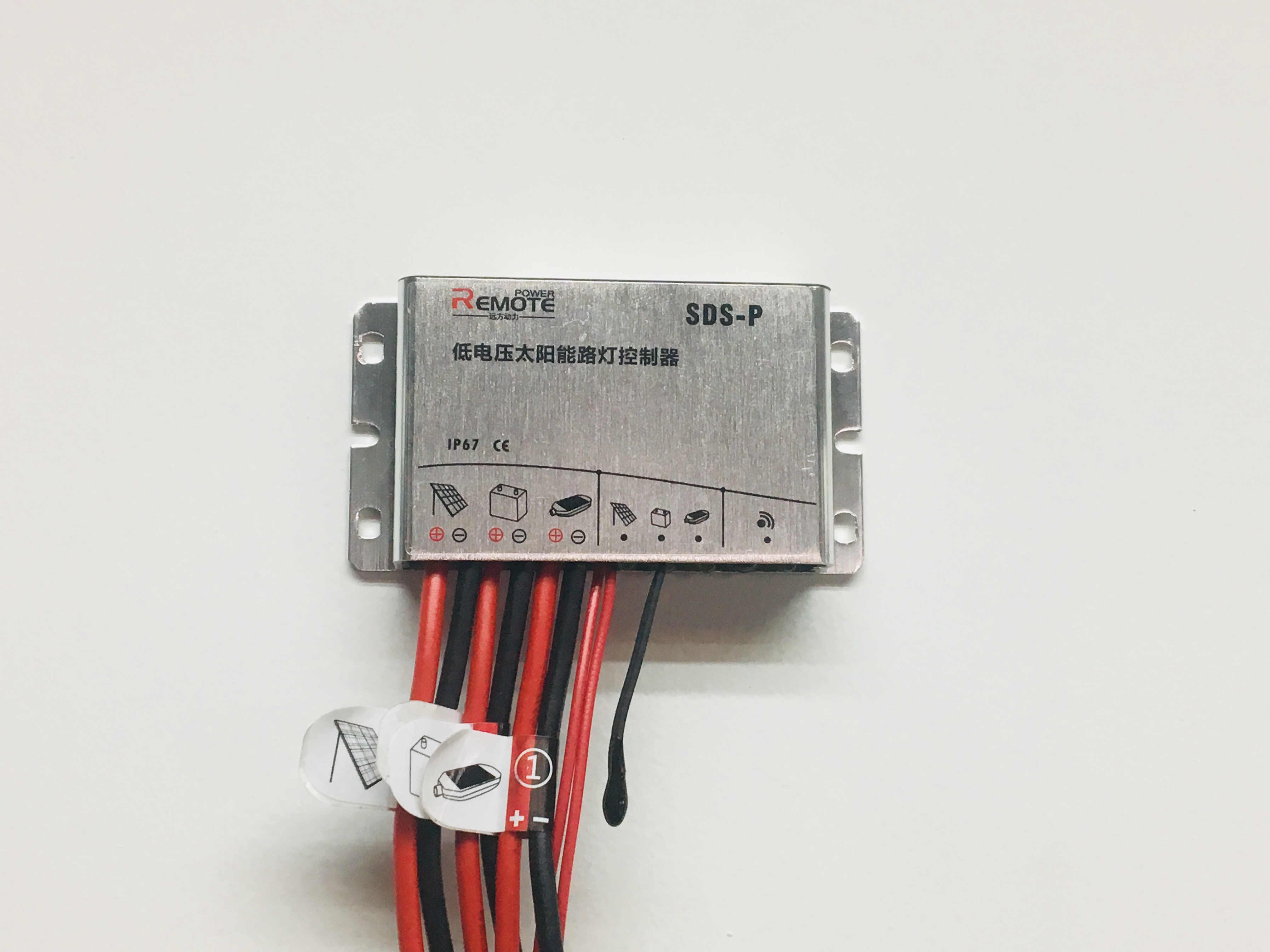

SDS系列低电压太阳能路灯控制一体机说明手册V1.5
1. 指示说明 自动运行。
⑦ 光电池指示灯( 绿色LED) · 亮：光电池电压高 · 灭：光电池电压低 · 快闪：蓄电池超压
⑥ 蓄电池指示灯( 双色LED) · 绿色：蓄电池电压正常 · 绿色慢闪：蓄电池达到充电限制电压 · 橙色：蓄电池欠压· 红色：蓄电池过放· 红色快闪：过温保护
⑤ 负载指示灯( 黄色LED) · 点亮：负载运行 · 熄灭：负载关闭 · 快闪(4HZ)：短路或开路· 慢闪(2HZ)：负载LED 串数过低或者超载
2.接线步骤。
按照①负载 ②蓄电池 ③光电池的接线顺序进行接线
可最大限度的避免控制器因引线相互短路造成损坏。· 负载连接: 此时控制器还没有开始工作，连接完成
后控制器没有反应· 蓄电池连接: 蓄电池连接后，三个指示灯轮流闪烁
开始自检。如果控制器没反应则需检查蓄电池端电压
是否高于2.5V。· 光电池板连接: 电池板在选用时应注意, 最大功率
点电压(Vm) 参数应与蓄电池电压尽量接近。该参数
越相近电池板的发电效率越高，反之将造成功率损失。
比如对电压区间为3~4.2V 的三元锂电池充电, 使用
Vm 为5.2V\10 串的电池板，就要比同功率Vm 为
18.2V 的36 串电池板功率高很多。· 接线完毕，若为白天，10 秒后自动点亮负载以验
证接线的正确性，自检30 秒。若为晚上，将按设定自动运行。
3.遥控说明。
SDS 系列控制器可通过RC-4 遥控器进行设置。具 体步骤是：
①将SDS 控制器连接到蓄电池正常上电开机。
②在RC-4 遥控器的参数设置界面中调整好各项参数。
③按下写入键，此时遥控器将与SDS 控制器建立通讯连接，将预设好的参数写入到控制器当中。
SDS 控制恒流一体机具备无线通讯。遥控距离大于30 米。由于无线通讯方式过于简便。
为了系统安全，在进行写操作时，控制器会先校验密码，将遥控器密码与控制器中预先存储的密码进行比对，
只有密码正确时，通讯才能成功。密码可在主菜单的密码设置选项中进行修改。
详细介绍可查看《RC-4 遥控器使用说明书》。
SDS-P10A 控制器为红外通讯。红外遥控距离≥12 米 ( 理想状态）。
在实际使用中会因为周围环境及遮挡而影响遥控距离。在遥控时需将遥控器和控制器的红外收发端相互对准。
控制器可以在无人值守的状态下，按照设定的工作模式自动运行。控制器具有4 种工作模式，分别为:
· 纯光控模式：当没有阳光时，光电池电压降到启动点，经过设定的光控延时时间后，
控制器确认启动信号，负载开通开始工作；当有阳光时，光强升到启动点以上，
控制器延时确认关闭输出信号后关闭输出，负载停止工作。
· 调试模式：用于系统调试使用，与纯光控模式相同，取消了判断光信号的延时时间，
保留其它所有功能，方便安装调试时检查系统的正确性。
· 手动开关模式：此方式手动开启和关闭负载端的输
出，按动遥控器的功能键（F1）执行开关动作。· 自动模式：该模式同时具备光控和延时控制的功能，
当没有阳光时，光强降到启动点，控制器延时确认启动信号后，负载开通后开始计时。
直到延时时间达到一至五时段总的设定时间后，负载关闭。
凌晨控制器会再次进入到晨亮时段的工作，负载开启直到天亮时关闭。
由于天黑时长会随季节而变化，因此控制会记录天黑时长，
并自动调整晨亮的开启时间，使晨亮时段总是保持在临近天亮时工作。
自动模式工作在不同时段时，按照当前时段的设定电流输出。其他工作模式始终按照一时段的设定电流输出。
2. 智能模式：
控制器预设十种智能模式，用于控制自动降功率
和人体感应功能。
自动降功率：控制器可在蓄电池电量不足时，。按照
预设的降功率曲自动降低负载功率。
人体感应功能：当外部扩展人体感应探头时，可以将
智能模式设定为五~ 八或者十模式以开启人体感应功
能。当控制器识别到人经过时可以自动调高灯头亮度。· 关：自动降功率和人体感应功能关闭· 模式一~ 四，九：人体感应功能关闭，其中模式
三和模式四在一时段，分别按照曲线模式三.1 和模式四.1 运行。
十：人体感应功能开启，其中模式五自动降功率功能关闭。
模式九和模式十可以自定义降功率曲线，需要额外设定以下几项参数：
1 时段降功率点 ：工作在一时段时，开始降功率的电压点。
2+ 时段降功率点 ：工作在二~ 晨亮时段时，开始降功率的电压点。
起始降功率幅度 0~100% ：在开始降功率点电压时，负载功率的下降幅度。
最小降功率幅度 ：在过放电压点时，负载功率的下降幅度。在降
功率起始点和过放点之间，负载功率会成线性。
充电控制说明
1. 充电参数设置
根据实际使用的电池类型，选择蓄电池类型为锂电，
然后根据电池性能参数，设置过放电压，充电电压两个选项。
通常常规的磷酸铁锂电池充放电参数为：
过放电压 ：2.8V× 串数
充电电压 ：3.6V× 串数
2. 充放电温度保护
充电或放电温度保护范围，可在-40~99℃之间设定。
如果环境温度超出这个范围，控制器会自动停止充电
或放电以保护蓄电池。
以下几项功能可在出厂之前加装，进行功能扩展： ·
1、485 通讯功能。
2、人体感应功能。可加装微波或红外人体感应探头，
以实现人来亮，人走灭/ 降低负载功率的功能。在低人
流区域或时段有效实现节能。相关选项：
负载最小电流 无人时的负载功率
感应持续时长 感应到人离开后延时关灯的时长
人体感应开关 可分别开启或关闭各时段的人体感应功能
